ALSECURE® Plus 300/500V Rf1h30 5G16
ALSECURE® Plus 300/500V Rf1h30 5G16
ALSECURE Plus Rf1h30 is een vuurbestendige voedingskabel voor 300/500V met functiebehoud FR2 Rf1h30 volgens NBN 713-020 Add.3. ALSECURE Plus Rf1h30 wordt toegepast in circuits die veiligheidsinstallaties of kritieke installaties voeden die bij brand hun functie moeten behouden zoals waarschuwingssystemen, sirenes, pompen, noodverlichting, enz. in openbare gebouwen of voor het publiek toegankelijke gebouwen zoals concertzalen, bioscopen, winkelcomplexen, ziekenhuizen en in flatgebouwen, tunnels en fabrieken. ALSECURE Plus Rf1h30 is halogeenvrij (SA, SD) en niet-brandverspreidend (F2) volgens NBN C 30-004.
ALSECURE Plus Rf1h30 omvat kabels met een sectie van 6 t/m 300 mm2. De kleinere secties zijn samengebracht in de familie ALSECURE Premium 300/500V Rf2h.
- Nexans ref. : 10045389
- EAN : 3427650006799
Beschrijving
Beschrijving
Normen
-
ProductIEC 60228; NBN-IEC 502-NAD
-
TestenNBN 713-020; NBN C30-004 cat. F2
Toepassing
ALSECURE® PLUS-kabels zijn speciaal ontworpen voor veiligheidssystemen (noodverlichting, waarschuwingssystemen, brandvoorzieningen, rookafzuigingen, pompen...) in publiek toegankelijke gebouwen (concert- en theaterzalen, bioscopen, grootwarenhuizen, ziekenhuizen, scholen...), wolkenkrabbers, tunnels en fabrieken.
ALSECURE® PLUS-kabels zijn vuurbestendig en brandvertragend, veroorzaken nauwelijks rook en zijn halogeenvrij. De gassen die zich vormen bij brand zijn niet corrosief en nauwelijks giftig.
Brandprestaties
- Vuurbestendig conform IEC 60331-2-1, NF C 32-070 Cat. CR1, EN 50200, NBN C 30-004 FR1 FR2
- Brandvertragend conform IEC 60332-3-24, NF C 32-070 Cat. C1 & C2, EN 50266 en NBN C 30-004 F2
- Lage rookuitstoot: IEC 61034, NF C 32-073 en EN 50268
- Halogeenvrij: IEC 60754-1, NF C 32-074 en EN 50267-2-1
- Laag corrosief: IEC 60754-2, NF C 32-074 en EN 50267-2-2
Installatie
ALSECURE® PLUS-kabels worden geïnstalleerd volgens de algemeen geldende normen voor installatie en bedrading.
Temperatuur voor het leggen: als de kabels worden gelegd in een omgeving met temperaturen die tussen 0 °C en –10 °C schommelen, dienen ze 48 uur voor de installatie opgeslagen te worden in een verwarmd vertrek.
ALSECURE® PLUS-kabels mogen niet ingegraven worden.

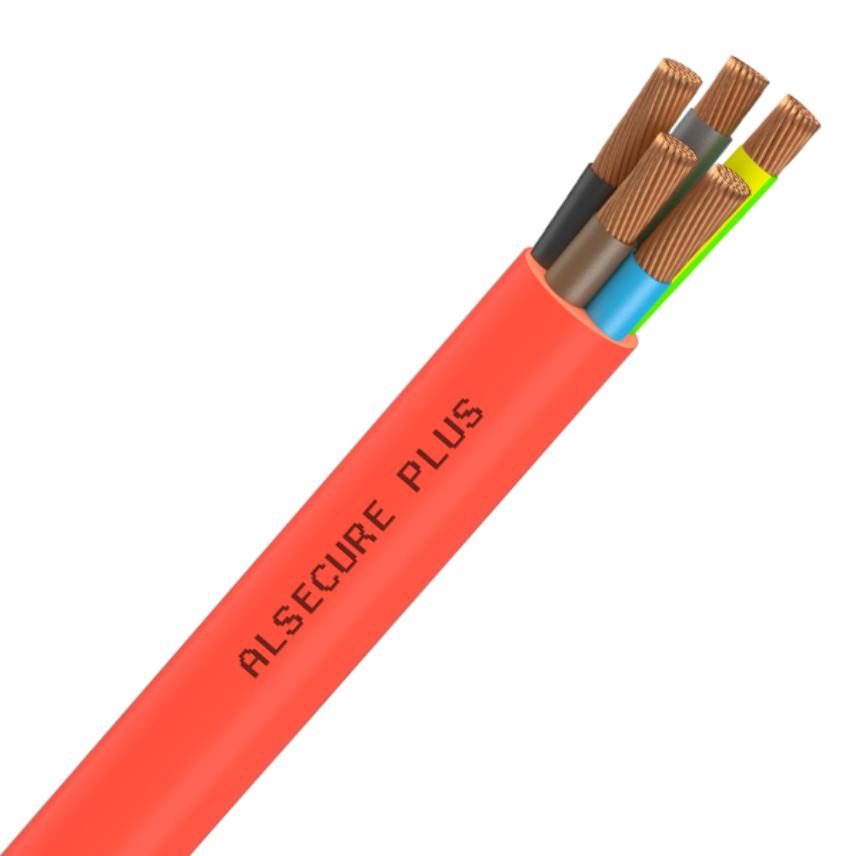

Constructie
- Kern: blank koper (klasse 1 of 2)
- Isolatie: Siliconen elastomeer
- Buitenmantel: polyolefine
Markering
ALSECURE PLUS n (G or x) S mm² 300/500V NF C 32-310 CR1/C1 NF-USE 205 F2 FR2 90 week jaar
- n = aantal kernen
- G = met geel/groen
- x = zonder geel/groen
- S = doorsnede in mm²
Identificatie geleiders
In overeenstemming met de Europese harmonisatienorm HD308 S2
- 1x: wit
- 2x: bruin - blauw
- 3x: bruin - zwart - grijs
- 3G: bruin - blauw - geel/groen
- 4x: bruin - zwart - grijs - blauw
- 4G: bruin - zwart - grijs - geel/groen
- 5x: zwarte kernen met bedrukte nummering
- 5G: blauw - bruin - zwart - grijs - geel/groen
Aanvullende informatie
Typekeuringen
- LCIE: Laboratoire Central des Industries Electriques
- ISSEP : Institut Scientifique de Service Public
Maximaal toelaatbare stroom
De vermelde maximale stromen gelden voor continu bedrijf en met volgende parameters (cfr. IEC 60364-5-52 of NF C 15-100):
- Maximale temperatuur op de geleider = 90°C
- Industriële frequenties = 50 of 60 Hz
- Een kabel alleen geïnstalleerd in open lucht op een geperforeerde kabelbaan
- Omgevingstemperatuur = 30°C
Indien de installatie-omstandigheden hiervan afwijken, moeten correctiefactoren toegepast worden.
Spanningsval
Berekend met arbeidsfactor (cos phi) = 0,8.
Buigradius
r = 6x maximale buitendiameter
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Elektrische karakteristieken
Elektrische karakteristieken
Mechanische karakteristieken
Mechanische karakteristieken
Gebruikskarakteristieken
Gebruikskarakteristieken
Bijkomende informatie
Bijkomende informatie
Documentatie
Informatie levering & verkoop
Markering
ALSECURE PLUS n (G or x) S mm² 300/500V NF C 32-310 CR1/C1 NF-USE 205 F2 FR2 90 week jaar
- n = aantal kernen
- G = met geel/groen
- x = zonder geel/groen
- S = doorsnede in mm²
