200LR - Interface A - Elbow connector
200LR - Interface A - Elbow connector
Up to 24 kV - 250 A
EUROMOLD separable connector
- Nexans ref. : 200LR
- EAN : 5115044000291
Beschrijving
Beschrijving
Normen
-
Product2014/68/EU
Application
Separable elbow connector designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors...).
Technical characteristics
- The thick conductive EPDM jacket provides a total safe to touch screen which ensures safety for personnel.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.

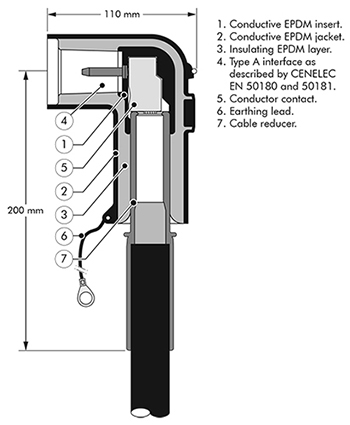

Design

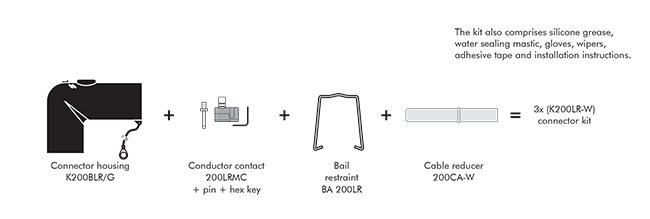

Kit contents
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
Elbow
Type connector
Outer cone
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
25 ... 95 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Diëlektrische weerstandsspanning, 50Hz 1mn
55 kV
Impulsspanning
125 kV
Maximal partial discharge at 2Uo
10 pC
Nominale spanning Uo/U (Um)
12 / 20 (24) kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
A (250 A)
Bijkomende informatie
Bijkomende informatie
Documentatie
200LR catalogue page
pdf — 520.1 kB
200LR installation instruction
pdf — 811.8 kB
