180AR-1/2/3 - Interface A - Equipment bushing
180AR-1/2/3 - Interface A - Equipment bushing
Up to 24 kV - 250 A
EUROMOLD equipment bushing
- Nexans ref. : 180AR-1/2/3
Beschrijving
Beschrijving
Normen
-
ProductCENELEC EN 50180
Application
For use in equipment insulated with oil fluid, typically for transformers, switchgear, capacitors...
Technical characteristics
Each bushing is tested for AC withstand and partial discharge prior to leaving the factory.

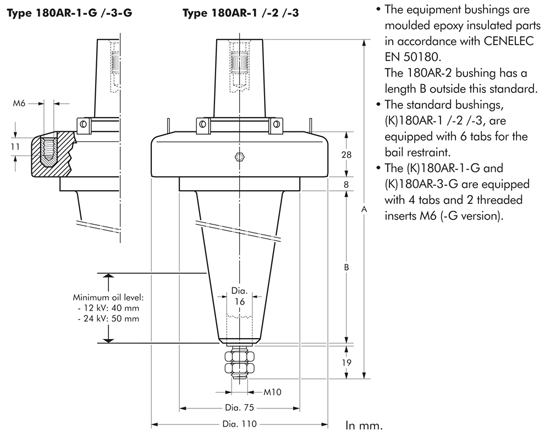

Design
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
Bushing
Type connector
-
Materiaal geleider
Blank koper
Technologie
-
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
16 ... 95 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Diëlektrische weerstandsspanning, 50Hz 1mn
55 kV
Impulsspanning
125 kV
Maximal partial discharge at 2Uo
10 pC
Nominale spanning Uo/U (Um)
12 / 20 (24) kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
A (250 A)
