PITO-E - Interface A - Plug-in isolator
PITO-E - Interface A - Plug-in isolator
Up to 24 kV - 250 A
EUROMOLD plug-in termination
- Nexans ref. : PITO-E
Beschrijving
Beschrijving
Normen
-
Internationale normenCENELEC EN 50180; CENELEC HD 629.1
Toepassingsgebied
- Deze aansluiting is ontworpen om luchtleidingen en stroomrails te verbinden met apparatuur.
- Is geschikt om zowel binnen als buiten te worden gebruikt in een gemiddeld verontreinigde omgeving.
Technische kenmerken
Elke plug-in isolator is in de fabriek getest op zijn isolatiewaarde.

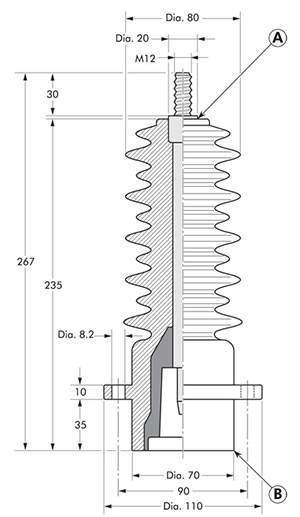

Design
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
Bushing
Type connector
-
Materiaal geleider
Blank koper
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
0 ... 0 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Diëlektrische weerstandsspanning, 50Hz 1mn
55 kV
Impulsspanning
125 kV
Maximal partial discharge at 2Uo
10 pC
Nominale spanning Uo/U (Um)
12 / 20 (24) kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
A (250 A)
Bijkomende informatie
Bijkomende informatie
Documentatie
PITO-E catalogue page
pdf — 190.6 kB
Separable screened connector systems
pdf — 2.7 MB
PITO-E installation instruction
pdf — 214.6 kB
