400AR-8 - Interface B - Equipment bushing
400AR-8 - Interface B - Equipment bushing
Up to 36 kV - 250 A

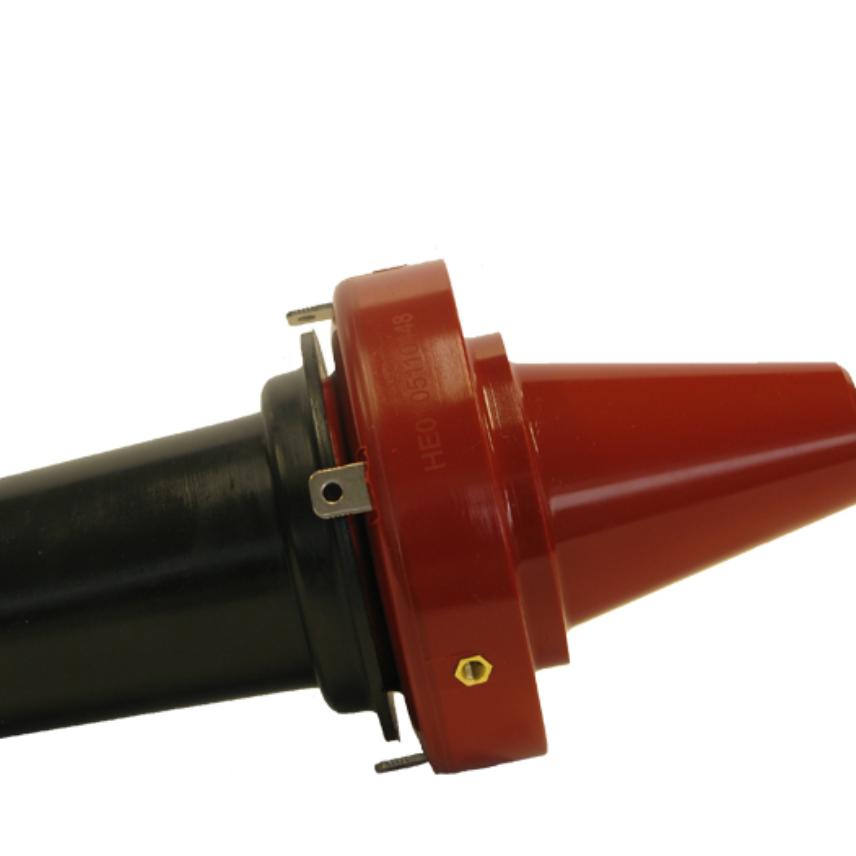

EUROMOLD Equipment bushing
- Nexans ref. : 400AR-8
Beschrijving
Beschrijving
Application
For use in equipment insulated with oil fluid, typically for transformers, switchgear, capacitors...
Technical characteristics
Each bushing is tested for AC withstand and partial discharge prior to leaving the factory.
Design
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Type connector
Male
Vorm van de connector
Bushing
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
0 ... 0 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Diëlektrische weerstandsspanning, 50Hz 1mn
81 kV
Impulsspanning
170 kV
Maximal partial discharge at 2Uo
10 pC
Nominale spanning Uo/U (Um)
18/30 (36) kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
B (400 A)
Bijkomende informatie
Bijkomende informatie
Documentatie
400AR-8 catalogue page
pdf — 414.6 kB
Separable screened connector systems
pdf — 2.7 MB
400AR-8 installation instruction
pdf — 240.4 kB
