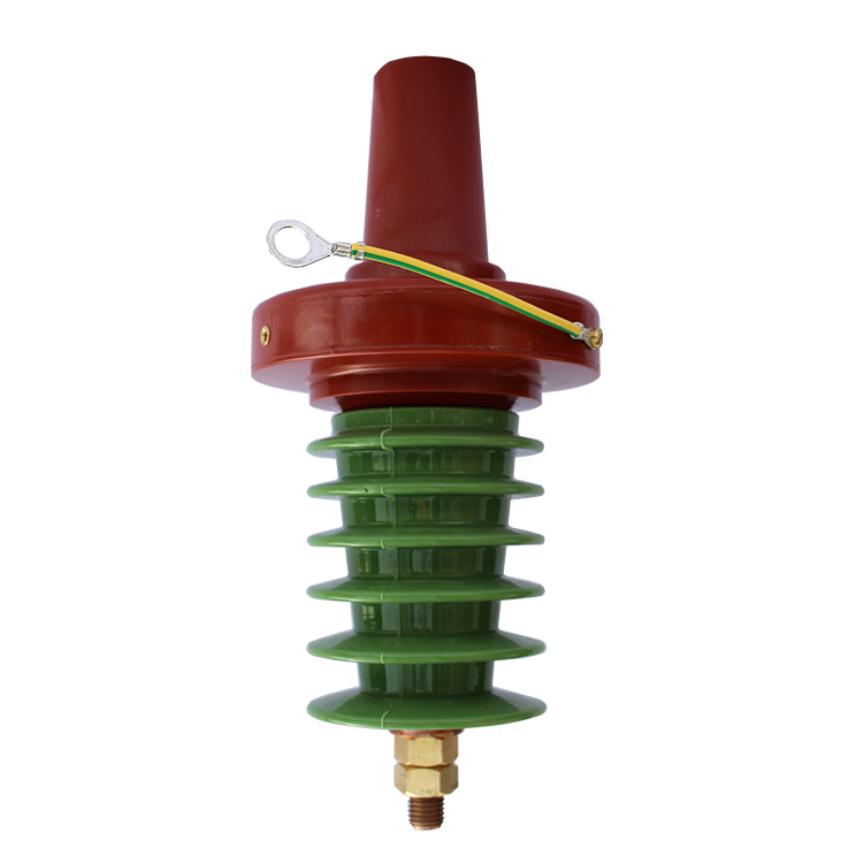

400AR-4BC - Interface C - Equipment bushing
400AR-4BC - Interface C - Equipment bushing
Up to 24 kV - 1250 A
EUROMOLD Equipment bushing
- Nexans ref. : 400AR-4BC
Beschrijving
Beschrijving
Normen
-
TestenCENELEC HD 629.1
-
InternationaleIEC 60099-4
Application
For use in equipment insulated with air, typically for switchgear, capacitors, motors...
Technical characteristics
Each bushing is tested for AC withstand and partial discharge prior to leaving the factory.
Design
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
Bushing
Type connector
Male
Materiaal geleider
koper of aluminium
Technologie
Cast resin
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
35 ... 1200 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Nominale spanning Uo/U (Um)
12 / 20 (24) kV
Maximal partial discharge at 2Uo
10 pC
Diëlektrische weerstandsspanning, 50Hz 1mn
55 kV
Impulsspanning
125 kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
C (630 - 1250 A)
