400PB-10SA - Interface C - Surge arrester
400PB-10SA - Interface C - Surge arrester
Up to 42 kV

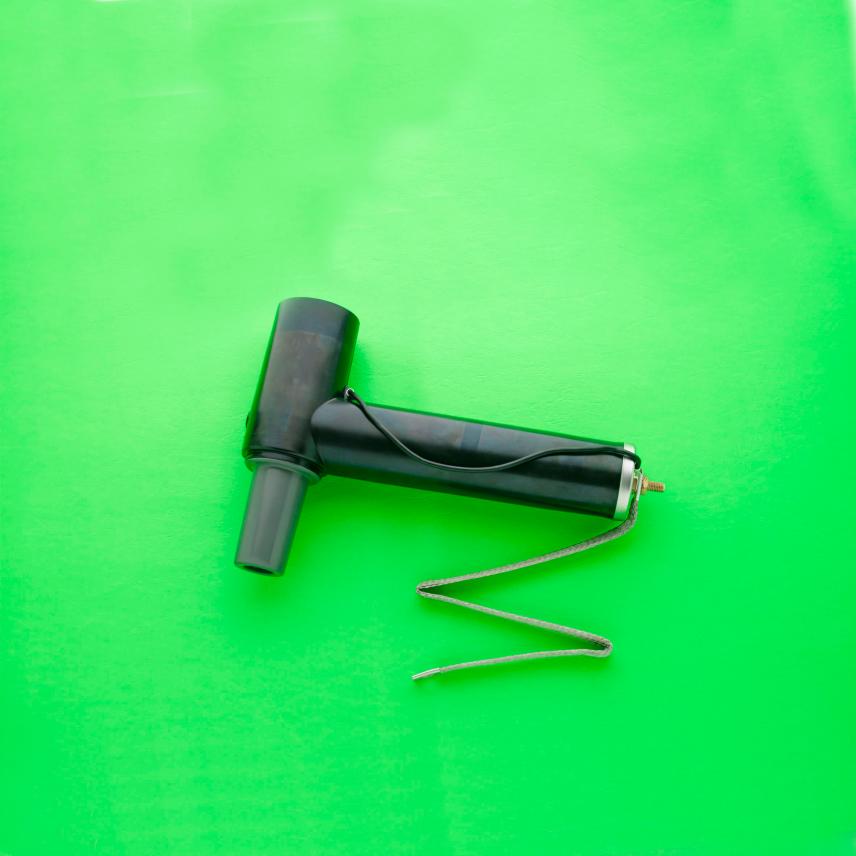

EUROMOLD Surge arrester
- Nexans ref. : 400PB-10SA
Beschrijving
Beschrijving
Normen
-
ProductCENELEC EN 50180
-
TestenCENELEC HD 629.1
Application
Surge arrester designed to protect medium voltage
components, including transformers, equipment, cable and accessories from high voltage surges resulting from lightning or switching.
Technical characteristics
- This surge arrester is a metal oxide varistor surge arrester in an elbow configuration.
- Each arrester is tested for AC withstand, partial discharge and critical voltage prior to leaving the factory.
Design
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
Surge arrester
Type connector
Male
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
0 ... 0 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Nominale spanning Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Diëlektrische weerstandsspanning, 50Hz 1mn
93,5 kV
Impulsspanning
0 kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
C (630 - 1250 A)
Bijkomende informatie
Bijkomende informatie
Documentatie
Shielded surge arresters
pdf — 1.0 MB
400PB-XSA catalogue page
pdf — 283.6 kB
Installation instruction 400PB-XSA
pdf — 2.6 MB
