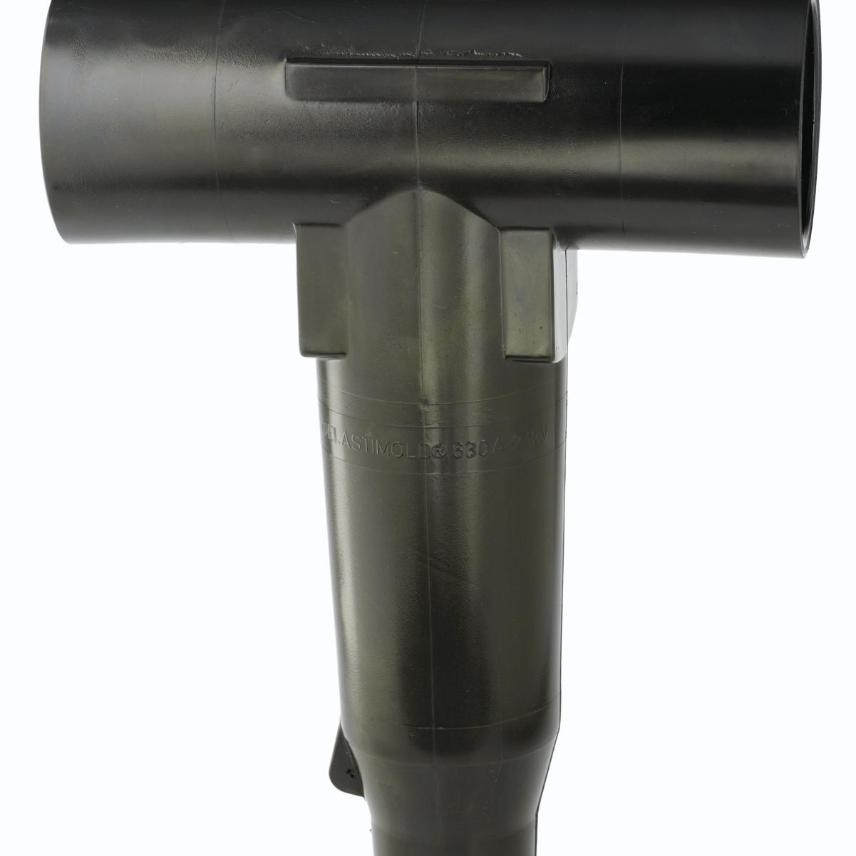

400TB - Interface C - Tee connector
400TB - Interface C - Tee connector
Up to 41,5 kV - 630 A (800A)
EUROMOLD tee connector
- Nexans ref. : 400TB
Beschrijving
Beschrijving
Normen
-
TestenCENELEC HD 629.1
Application
Separable tee shape connector (bolted type) designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors, ...). Also connects cable to cable when using the appropriate mating parts.
Technical characteristics
The thick conductive EPDM jacket provides a total safe to touch screen which ensures safety for personnel.
Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.
Design 400TB
Kit contents 400TB
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
T-shaped
Type connector
Outer cone
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
35 ... 300 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Nominale spanning Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Diëlektrische weerstandsspanning, 50Hz 1mn
93,5 kV
Impulsspanning
200 kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
C (630 - 1250 A)
Bijkomende informatie
Bijkomende informatie
Documentatie
400TB catalogue page
pdf — 533.6 kB
400TB test certificate
pdf — 64.0 kB
400TB installation instruction
pdf — 491.2 kB
(M)(P)400TB catalogue page
pdf — 606.3 kB
