440PB - Interface C - Coupling connector
440PB - Interface C - Coupling connector
Up to 42 kV - 630 A (1250 A)
EUROMOLD Coupling connector for 440TB
- Nexans ref. : 440PB
Beschrijving
Beschrijving
Normen
-
ProductCENELEC EN 50180
-
TestenCENELEC HD 629.1
Application
Separable coupling connector (bolted type) for dual cable arrangement. It has been designed to be used with 440TB separable Tee connector.
Technical characteristics
- A thick conductive EPDM jacket provides a total safe to touch screen.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.
Design

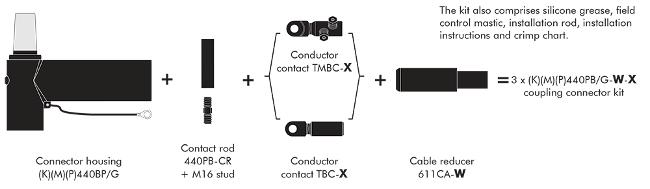

Kit contents
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
T-shaped
Type connector
Male
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
185 ... 630 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Nominale spanning Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Diëlektrische weerstandsspanning, 50Hz 1mn
93,5 kV
Impulsspanning
200 kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
C (630 - 1250 A)
Bijkomende informatie
Bijkomende informatie
Documentatie
Separable screened connector systems
pdf — 2.7 MB
440PB catalogue page
pdf — 512.1 kB
440PB installation instruction
pdf — 1.1 MB
