484TB - Interface C - Tee connector
484TB - Interface C - Tee connector
Up to 42 kV - 630 (1250 A)

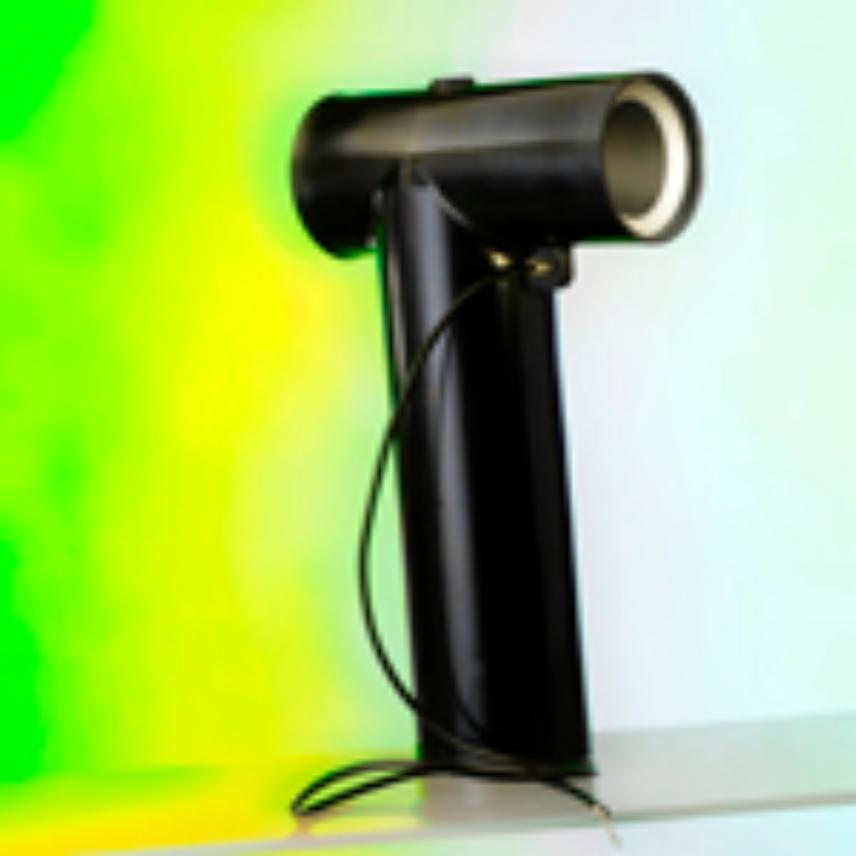

EUROMOLD tee connector
- Nexans ref. : 484TB
Beschrijving
Beschrijving
Normen
-
Internationale normenCENELEC EN 50180; CENELEC HD 629.1
Application
Separable tee shape connector (bolted type) designed to connect polymeric
insulated cable to equipment (transformers, switchgear, motors, ...).
Also connects cable to cable when using the appropriate mating parts.
Technical characteristics
- A thick conductive EPDM jacket provides a total safe to touch screen.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.
These products are part of our windlink® offer dedicated to windturbines.
Design
Kit contents
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
T-shaped
Type connector
Female
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
50 ... 630 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Nominale spanning Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Diëlektrische weerstandsspanning, 50Hz 1mn
93,5 kV
Impulsspanning
200 kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
C (630 - 1250A)
Bijkomende informatie
Bijkomende informatie
Documentatie
484TB catalogue page
pdf — 507.3 kB
484TB/G installation instruction
pdf — 847.8 kB
484TB test certificate
pdf — 240.6 kB
