489TB - Interface C - Tee connector
489TB - Interface C - Tee connector
Up to 42 kV - 1250 A

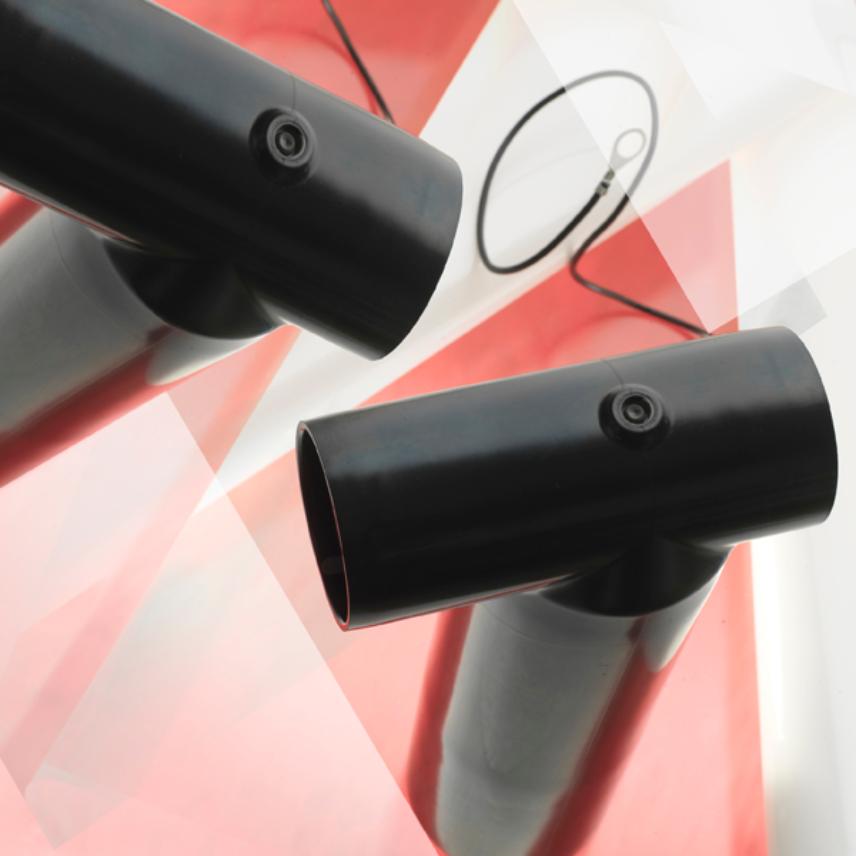

EUROMOLD tee connector
- Nexans ref. : 489TB
Beschrijving
Beschrijving
Normen
-
ProductCENELEC EN 50180
-
TestenCENELEC HD 629.1
Application
Separable tee shape connector (bolted type) designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors, ...).
Also connects cable to cable when using the appropriate mating parts.
Technical characteristics
- A thick conductive EPDM jacket provides a total safe to touch screen.
- Each separable connector is tested for AC withstand and partial
Design
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
T-shaped
Type connector
Outer cone
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
630 ... 1200 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Nominale spanning Uo/U (Um)
-
Maximal partial discharge at 2Uo
10 pC
Diëlektrische weerstandsspanning, 50Hz 1mn
93,5 kV
Impulsspanning
200 kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
C (630 - 1250 A)
Bijkomende informatie
Bijkomende informatie
Documentatie
489TB catalogue page
pdf — 628.0 kB
489TB test certificate
pdf — 221.4 kB
489TB installation instruction
pdf — 866.6 kB
