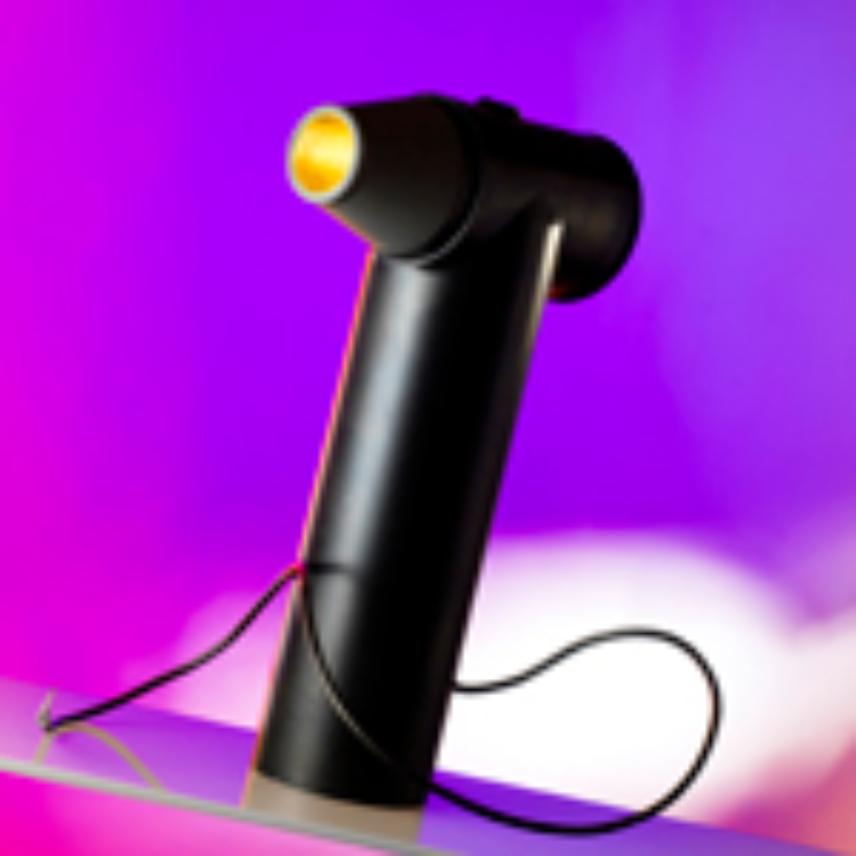

804PB - Interface C - Coupling connector
804PB - Interface C - Coupling connector
Up to 42 kV - 630 (1250 A)
EUROMOLD coupling connector
- Nexans ref. : 804PB
Beschrijving
Beschrijving
Normen
-
TestenCENELEC HD 629.1
Application
Separable coupling connector (bolted type) for dual cable arrangement. It has been designed to be used with 480TB, 484TB and 489TB
separable tee connectors.
Technical characteristics
- A thick conductive EPDM jacket provides a total safe to touch screen.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.
These products are part of our windlink® offer dedicated to windturbines.
Design
Kit contents
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
T-shaped
Type connector
Male
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
50 ... 630 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Nominale spanning Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Diëlektrische weerstandsspanning, 50Hz 1mn
93,5 kV
Impulsspanning
200 kV
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
C (630 - 1250 A)
Bijkomende informatie
Bijkomende informatie
Documentatie
804PB catalogue page
pdf — 492.0 kB
804PB/G installation instruction
pdf — 1.1 MB
804PB test certificate
pdf — 240.6 kB
