909TB - Interface F - Symmetrical tee connector
909TB - Interface F - Symmetrical tee connector
Up to 42 kV - 2500 A

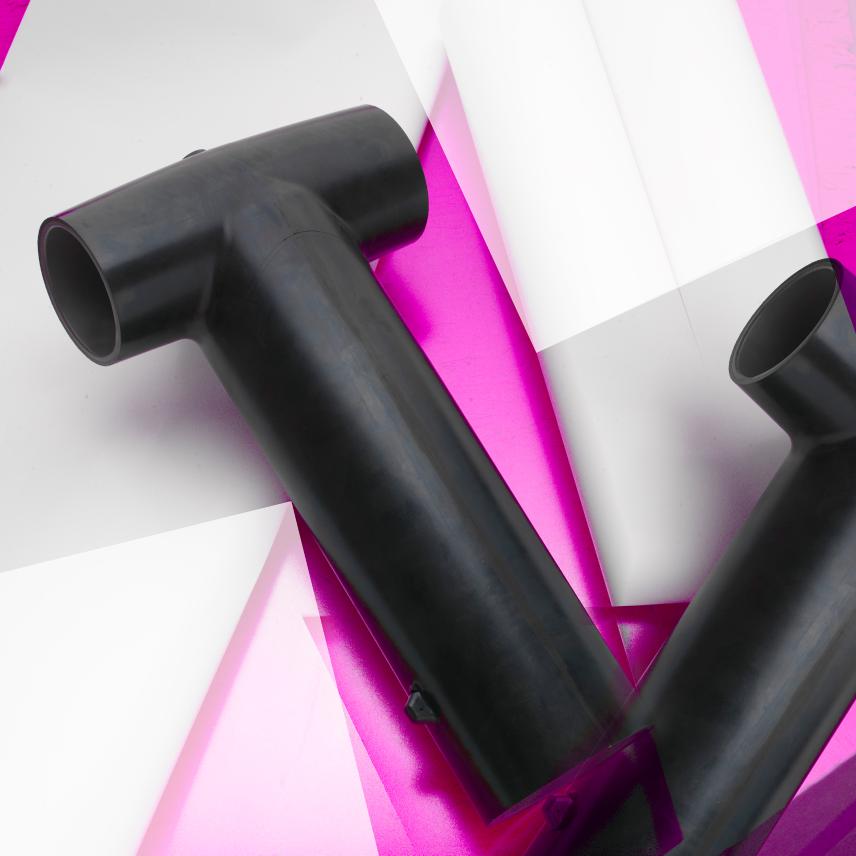

EUROMOLD tee connector
- Nexans ref. : 909TB
Beschrijving
Beschrijving
Normen
-
TestenHD 629.1 S2
Application
Separable tee shape connector (bolted type) designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors, ...). Also connects cable to cable when using the appropriate mating parts.
Technical characteristics
- The thick conductive EPDM jacket provides a total safe to touch screen which ensures safety for personnel.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.
Design
Kit contents
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Vorm van de connector
T-shaped
Type connector
Outer cone
Materiaal geleider
koper of aluminium
Technologie
Slip-0n
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Geleiderdoorsnede, bereik
240 ... 1200 mm²
Elektrische karakteristieken
Elektrische karakteristieken
Nominale spanning Uo/U (Um)
20,8/36 kV
Diëlektrische weerstandsspanning, 50Hz 1mn
93,5 kV
Impulsspanning
200 kV
Maximal partial discharge at 2Uo
5 pC
Gebruikskarakteristieken
Gebruikskarakteristieken
Interface
Interface F (2500 A)
