Nexans EXeCWB-EXeCeWB
Nexans EXeCWB-EXeCeWB
Middenspanningkabels voor de distributie van elektrische energie met koperkern en PE buitenmantel
- EXeCWB: langswaterdichtheid in het metaalscherm
- EXeCeWB:langswaterdichtheid in het metaalscherm EXeCWB + dwarswaterdichtheid
EXeCWB 8,7/15 kV 1 x 25/16 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 25 mm²
- Nominale spanning Uo/U (Um): 8,7/15 kV
EXeCWB 12/20 kV 1 x 50/16 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 50 mm²
- Nominale spanning Uo/U (Um): 12/20 kV
EXeCWB 18/30 kV 1 x 50/16 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 50 mm²
- Nominale spanning Uo/U (Um): 18/30 kV
EXeCWB 8,7/15 kV 1 x 50/16 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 50 mm²
- Nominale spanning Uo/U (Um): 8,7/15 kV
EXeCWB 12/20 kV 1 x 95/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 95 mm²
- Nominale spanning Uo/U (Um): 12/20 kV
EXeCWB 18/30 kV 1 x 95/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 95 mm²
- Nominale spanning Uo/U (Um): 18/30 kV
EXeCWB 12/20 kV 1 x 150/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 150 mm²
- Nominale spanning Uo/U (Um): 12/20 kV
EXeCWB 18/30 kV 1 x 150/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 150 mm²
- Nominale spanning Uo/U (Um): 18/30 kV
EXeCWB 20,8/36 kV 1 x 150/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 150 mm²
- Nominale spanning Uo/U (Um): 20,8/36 kV
EXeCWB 8,7/15 kV 1 x 150/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 150 mm²
- Nominale spanning Uo/U (Um): 8,7/15 kV
EXeCWB 12/20 kV 1 x 240/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 240 mm²
- Nominale spanning Uo/U (Um): 12/20 kV
EXeCWB 18/30 kV 1 x 240/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 240 mm²
- Nominale spanning Uo/U (Um): 18/30 kV
EXeCWB 8,7/15 kV 1 x 240/25 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 240 mm²
- Nominale spanning Uo/U (Um): 8,7/15 kV
EXeCWB 12/20 kV 1 x 400/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 400 mm²
- Nominale spanning Uo/U (Um): 12/20 kV
EXeCWB 18/30 kV 1 x 400/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 400 mm²
- Nominale spanning Uo/U (Um): 18/30 kV
EXeCWB 20,8/36 kV 1 x 400/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 400 mm²
- Nominale spanning Uo/U (Um): 20,8/36 kV
EXeCWB 18/30 kV 1 x 630/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 630 mm²
- Nominale spanning Uo/U (Um): 18/30 kV
EXeCWB 20,8/36 kV 1 x 630/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 630 mm²
- Nominale spanning Uo/U (Um): 20,8/36 kV
EXeCWB 8,7/15 kV 1 x 630/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 630 mm²
- Nominale spanning Uo/U (Um): 8,7/15 kV
EXeCWB 18/30 kV 1 x 1000/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 1000 mm²
- Nominale spanning Uo/U (Um): 18/30 kV
EXeCWB 20,8/36 kV 1 x 1000/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 1000 mm²
- Nominale spanning Uo/U (Um): 20,8/36 kV
EXeCWB 8,7/15 kV 1 x 1000/35 np
Nexans ref.
- Verpakking: Cut to length (m)
- Doorsnede geleider: 1000 mm²
- Nominale spanning Uo/U (Um): 8,7/15 kV
Beschrijving
Beschrijving
Normen
-
ProductNBN HD 620 / 10B-A

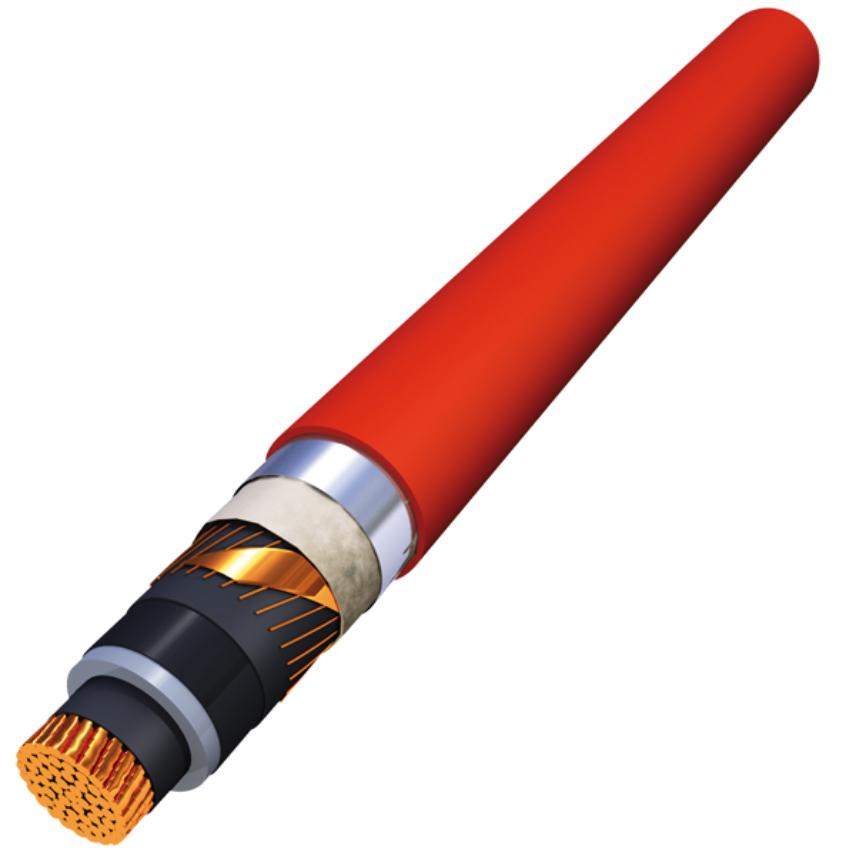

Opbouw
- Blanke koperkern
- Geëxtrudeerde zwakgeleidende XLPE
- Geëxtrudeerde XLPE isolatie
- Geëxtrudeerde zwakgeleidende XLPE
- Zwakgeleidende zwelband
- Ronde koperdraden met een koperband in tegenspiraal
- Zwelband
- PE/Al/PE folie hechtend aan de PE-mantel (enkel voor EXeCeWB)
- Rode PE-buitenmantel
Installatie
- In kabelkanaal
- In buis
- Rechstreeks in de grond, met of zonder bescherming
- In open lucht
- Voor industrie of woningen
Kabelconstructie met gereduceerde isolatie
We bieden ook constructies aan met gereduceerde isolatie volgens NBN HD 620 / 10B-B, 10B-C of 10B-D. Hebt u een concreet project met zulk type constructie? Contacteer ons en we bekijken samen hoe we u het beste kunnen helpen.
Halogeenvrije constructie op aanvraag
Deze kabel is ook beschikbaar op aanvraag in een halogeenvrije versie, namelijk EXeCGB of EXeCeGB. Contacteer ons voor meer informatie.
Karakteristieken
Karakteristieken
Constructiekarakteristieken
Constructiekarakteristieken
Materiaal geleider
Koper
Vorm geleider
Rond, samengeslagen
Materiaal van de binnenste halfgeleider
zwakgeleidend mengsel
Isolatie
Geëxtrudeerd XLPE
Materiaal van de buitenste halfgeleider
zwakgeleidend mengsel
Afscherming
Koperdraden + koperband
Langswaterdichtheid
ja
Buitenmantel
PE
Maatvoeringskarakteristieken
Maatvoeringskarakteristieken
Aantal geleiders
1
Mechanische karakteristieken
Mechanische karakteristieken
Mechanische schokbestendigheid
Goed
Gebruikskarakteristieken
Gebruikskarakteristieken
Maximale adertemperatuur in bedrijf
90 °C
Maximale adertemperatuur kortsluiting
250 °C
Weersbestendigheid
Goed
