Comment appliquer correctement le rayon de courbure d'un câble?

Les câbles peuvent être pliés, cela va sans dire. Mais si vous pliez un câble trop loin, cela réduit considérablement sa durée de vie et vous risquez même de le court-circuiter et/ou de provoquer un incendie. À l'extérieur de la courbure, vous aurez trop "étiré" les matériaux du câble - ils deviennent plus minces ou présentent même des fissures - ce qui entraîne une perte des propriétés électriques originales de l'isolation du conducteur.

Alors, comment faire en toute sécurité ?

Quel est le rayon de courbure d’un câble ?

Le rayon de courbure exprime la plus petite courbure possible d’un câble sans l’endommager ou sans en réduire la durée de vie. Plus le rayon de courbure est petit, plus les courbes que vous pouvez faire sont courtes.

Le rayon de courbure est généralement exprimé comme un multiple du diamètre extérieur du câble, par exemple : 4 x D ou 12 x D, « D » étant le diamètre extérieur du câble.
Parfois, il a déjà été calculé concrètement pour votre câble et s’exprime alors comme une valeur en mm. Les rayons de courbure varient en fonction du type de câble et de la section. Le rayon de courbure est indiqué dans sa fiche technique.

Les rayons de courbure indiqués s'appliquent toujours à une température ambiante de (20 ± 10)°C et sont toujours mesurés au niveau de la courbure intérieure du câble.

Comment calculer le rayon de courbure ?

Prenons comme exemple un câble XVB Cca 4G95 mm² dont

• le rayon de courbure = 12xD
• le diamètre extérieur nominal = 35 mm (celui-ci doit toujours être mesuré sur le câble)
• cela fait donc 12 x 35 mm = 420 mm.

Ces 420 mm constituent le rayon de courbure minimal. Le câble XVB Cca 4G95 mm² doit être courbé selon un cercle d'un rayon minimal de 420 mm.

Comment appliquer correctement le rayon de courbure ?

Le câble doit être courbé autour d’un cercle imaginaire dont le rayon est au moins le rayon de courbure de votre câble.

Rayons de courbure des câbles d’installation standard en cas d’utilisation dans une installation fixe

Reduction for single-time bending

Les normes de construction autorisent une réduction de 50% du rayon de courbure « normal » des câbles non-armés pendant la phase d'installation dans les conditions suivantes :

• courbure unique,
• par un homme de métier qualifié,
• le câble est chauffé à 30°C
• et avec l’utilisation d’un gabarit

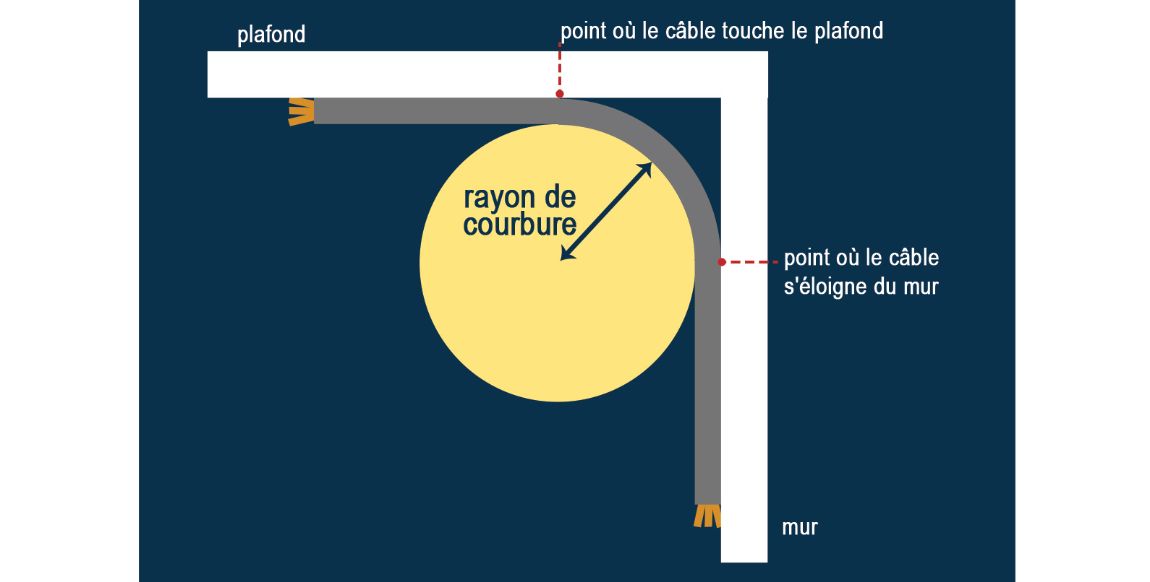

Puis-je faire suivre mon câble l’angle du mur et du plafond ?

Oui, à condition de respecter scrupuleusement le rayon de courbure. Votre câble fera alors le pont entre le mur et le plafond. Il n'est pas permis de pousser le câble le plus loin possible dans le coin afin de s'éloigner le moins possible du mur et du plafond. Ce que vous faites alors, c'est appliquer un rayon de courbure beaucoup plus petit que celui qui est autorisé.
