Calcul de section

Un calcul correct de la section tient compte à la fois de l’intensité électrique nécessaire et des facteurs de correction. Pourquoi ? La proximité d’autres câbles énergétiques et les facteurs d’installation influencent l’échauffement du câble. Par conséquent, les valeurs nominales doivent, sur le plan de la charge, être combinées avec les différents facteurs de correction pour adapter la charge maximale du câble à la situation réelle. Tenez compte du fait qu’en fonction des circonstances concrètes d’installation, plusieurs facteurs de correction peuvent être applicables.

Quelle est l’intensité nominale d’un câble ?

L’intensité maximale autorisée - également désignée par Iz ou Imax - mentionnée sur les fiches techniques vaut pour les circonstances standard suivantes :

Pose enterrée :

• Température du sol : 20°C
• Profondeur d’installation : 70 cm
• Nombre de câbles/systèmes : 1 sans autres câbles à proximité.
• Pose en trèfle pour systèmes monoconducteurs.

Pose en plein air :

• Température ambiante : 30°C
• Pose sur un chemin de câble ouvert et ventilé
• Nombre de câbles/systèmes : 1, sans autres câbles à proximité (pas en faisceau ou en nappe)

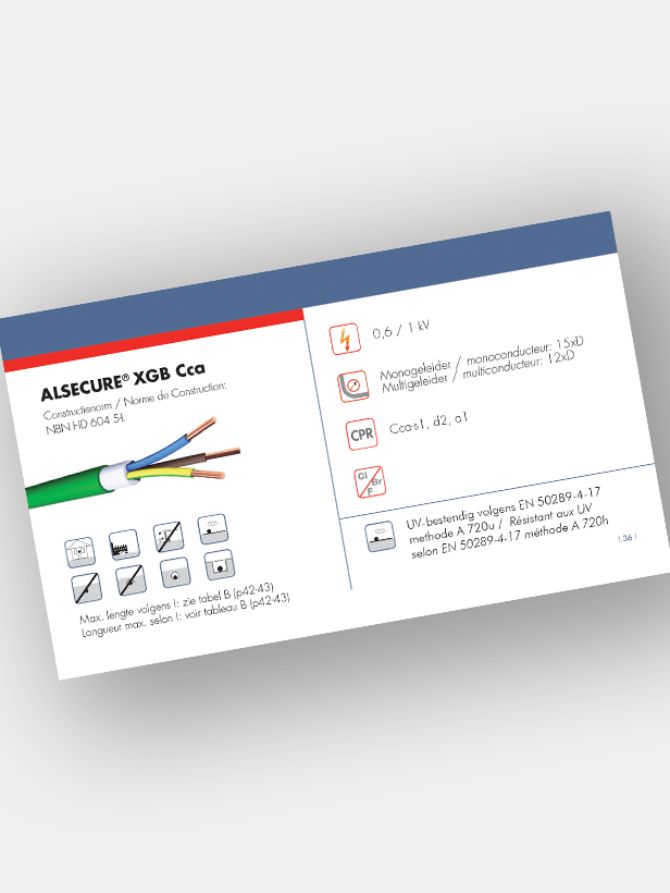

• Pour les monoconducteurs XGB, XVB et EXVB sur la base de 3 conducteurs en trèfle
• Pour les H07Z1-U & -R et H07V-U & -R sur la base de 3 conducteurs en tuyau, encastré dans un mur.

Dans toutes les autres conditions d’installation, vous devez appliquer des facteurs de correction. Utilisez les tableaux à cet effet.

Comment appliquer les facteurs de correction ? Un exemple

Vous avez besoin des tableaux avec les facteurs de correction à cet effet.

Supposons comme situation concrète :

• Intensité nécessaire = 125 A
• Type de réseau : triphasé + terre
• Tension : 400 V
• Type de câble : XVB Cca
• Longueur = 15 m
• Particularités de l’installation : le câble est installé sur une échelle à câbles suffisamment ventilée qui porte encore 2 autres câbles d’alimentation. Le câble est installé dans un espace où la température ambiante atteint régulièrement 40°C.

Application des facteurs de correction :

Sur la fiche technique du XVB 4G25 mm² vous voyez qu'il a un Iz de 127 A dans des conditions normalisées. Mais est-ce suffisant pour transférer le courant requis de 125 A dans ce cas particulier ?  Vous devez alors diviser l’intensité nécessaire par les facteurs de correction applicables au mode & lieu d’installation :

A. Dans le cas où les câbles sont juxtaposés (en faisceau) :

• Correction en raison de la température ambiante plus élevée : 125 A / 0,91 = 137,4 A
• Correction en raison de câbles juxtaposés à proximité : 137,4 A / 0,8 = 171,8 A
• Conclusion : vous devez prendre une section dont l’Iz est supérieure à ces 171,8 A, soit, dans ce cas, un câble XVB 4G50 mm² (dont Iz = 192 A).

B. Dans le cas où les câbles sont séparés (pas en faisceau ou en nappe) :

• Correction en raison de la température ambiante plus élevée : 125 A / 0,91 = 137,4 A
• Correction en raison de câbles à proximité qui sont écartés : 137,4 A / 0,96 = 143,2 A
• Conclusion : vous devez prendre une section dont l’Iz est supérieure à ces 143,2 A, soit, dans ce cas, un câble XVB 4G35 (dont Iz = 157 A).
