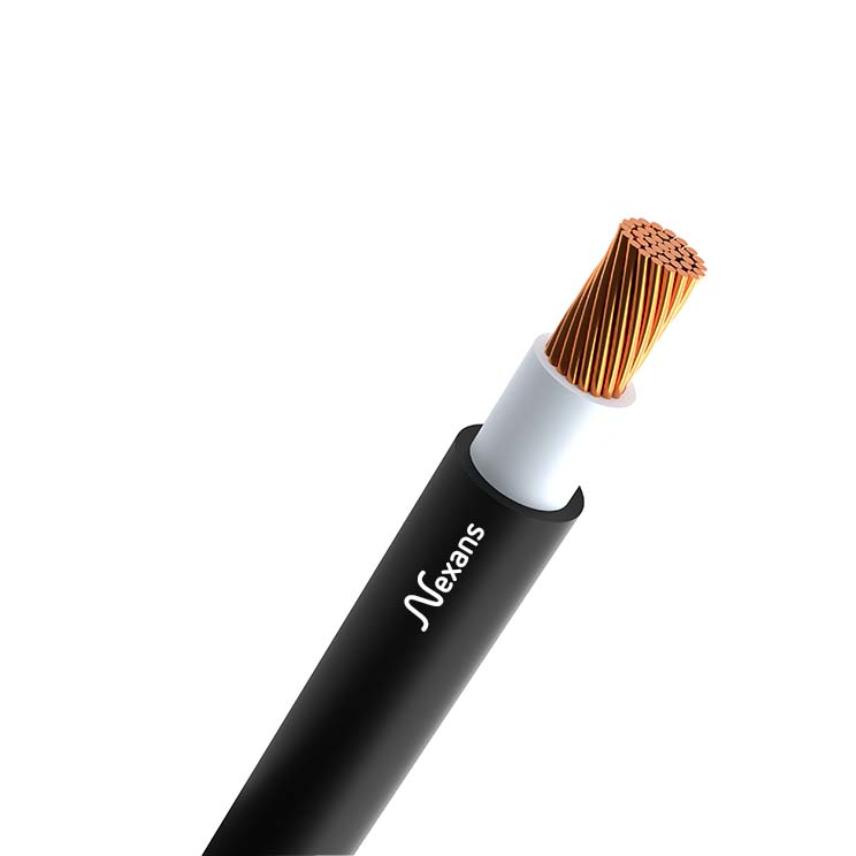

Nexans EXVB Eca 1kV
Nexans EXVB Eca 1kV
Nexans EXVB Eca est un câble de distribution et de raccordement pour installations domestiques et industrielles souterraines basse tension de 0,6/1kV avec une gaine en pvc renforcée. EXVB Eca peut être posé directement dans le sol avec une protection mécanique supplémentaire. Le câble résiste aux UV et peut être exposé aux rayons directs du soleil. La plage de température ambiante d’utilisation est de -20°C à +60°C.
Nexans EXVB Eca présente une réaction au feu Eca selon EN 50575 et doit conformément au RGIE être installé séparément (pas en faisceau ni en nappe) et uniquement dans les lieux présentant un danger d'incendie normal.
EXVB Eca 1x240 mm²
Réf. Nexans 10512552
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 240 mm²
- Intensité admissible à l'air libre: 604 A
- Intensité admissible enterré: 520 A
EXVB Eca 2x2.5 mm²
Réf. Nexans 10003652
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 36 A
- Intensité admissible enterré: 50 A
EXVB Eca 2x6 mm²
Réf. Nexans 10003654
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 6 mm²
- Intensité admissible à l'air libre: 63 A
- Intensité admissible enterré: 76 A
EXVB Eca 2x10 mm²
Réf. Nexans 10003650
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 86 A
- Intensité admissible enterré: 100 A
EXVB Eca 2x16 mm²
Réf. Nexans 10001353
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 16 mm²
- Intensité admissible à l'air libre: 115 A
- Intensité admissible enterré: 125 A
EXVB Eca 3G1.5 mm²
Réf. Nexans 10004036
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 1,5 mm²
- Intensité admissible à l'air libre: 23 A
- Intensité admissible enterré: 30 A
EXVB Eca 3G1.5 mm² R100 P3km
Réf. Nexans 10174421
- Conditionnement: Ring (100m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 1,5 mm²
- Intensité admissible à l'air libre: 23 A
- Intensité admissible enterré: 30 A
EXVB Eca 3G1.5 mm² B500 P1km
Réf. Nexans 10230653
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 1,5 mm²
- Intensité admissible à l'air libre: 23 A
- Intensité admissible enterré: 30 A
EXVB Eca 3G2.5 mm²
Réf. Nexans 10003655
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 32 A
- Intensité admissible enterré: 40 A
EXVB Eca 3G2.5 mm² R100 P2km
Réf. Nexans 10173136
- Conditionnement: Ring (100m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 32 A
- Intensité admissible enterré: 40 A
EXVB Eca 3G2.5 mm² B500 P1km
Réf. Nexans 10202762
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 32 A
- Intensité admissible enterré: 40 A
EXVB Eca 3G4 mm²
Réf. Nexans 10003656
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 4 mm²
- Intensité admissible à l'air libre: 42 A
- Intensité admissible enterré: 50 A
EXVB Eca 3G6 mm²
Réf. Nexans 10003657
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 6 mm²
- Intensité admissible à l'air libre: 54 A
- Intensité admissible enterré: 65 A
EXVB Eca 3G10 mm²
Réf. Nexans 10004006
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 3G10 mm² B500 P0.5km
Réf. Nexans 10227481
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 3G16 mm²
Réf. Nexans 10020510
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 16 mm²
- Intensité admissible à l'air libre: 100 A
- Intensité admissible enterré: 120 A
EXVB Eca 0,6/1kV 3G25
Réf. Nexans 10580684
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 25 mm²
- Intensité admissible à l'air libre: 127 A
- Intensité admissible enterré: 150 A
EXVB Eca 3x95 mm²
Réf. Nexans 10001424
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 95 mm²
- Intensité admissible à l'air libre: 299 A
- Intensité admissible enterré: 305 A
EXVB Eca 4G2.5 mm²
Réf. Nexans 10003663
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 32 A
- Intensité admissible enterré: 40 A
EXVB Eca 4x2.5 mm²
Réf. Nexans 10003665
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 32 A
- Intensité admissible enterré: 40 A
EXVB Eca 4G2.5 mm² R100 P3km
Réf. Nexans 10532577
- Conditionnement: Ring (100m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 32 A
- Intensité admissible enterré: 40 A
EXVB Eca 4x4 mm²
Réf. Nexans 10003666
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 4 mm²
- Intensité admissible à l'air libre: 42 A
- Intensité admissible enterré: 50 A
EXVB Eca 4G4 mm²
Réf. Nexans 10020558
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 4 mm²
- Intensité admissible à l'air libre: 42 A
- Intensité admissible enterré: 50 A
EXVB Eca 4G4 mm² R100 P2km
Réf. Nexans 10532578
- Conditionnement: Ring (100m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 4 mm²
- Intensité admissible à l'air libre: 42 A
- Intensité admissible enterré: 50 A
EXVB Eca 4x6 mm²
Réf. Nexans 10004003
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 6 mm²
- Intensité admissible à l'air libre: 54 A
- Intensité admissible enterré: 65 A
EXVB Eca 4G6 mm²
Réf. Nexans 10004042
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 6 mm²
- Intensité admissible à l'air libre: 54 A
- Intensité admissible enterré: 65 A
EXVB Eca 4G10 mm²
Réf. Nexans 10003661
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 4G10 mm² B500 P0.5km
Réf. Nexans 10003662
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 4x10 mm²
Réf. Nexans 10003973
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 4x10 mm² B500 P0.5km
Réf. Nexans 10004029
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 4x10 mm² B500 P0.5km
Réf. Nexans 10503601
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 4G10 mm² O.V. B500 P0.5km
Réf. Nexans 10504562
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 4x16 mm²
Réf. Nexans 10001356
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 16 mm²
- Intensité admissible à l'air libre: 100 A
- Intensité admissible enterré: 120 A
EXVB Eca 4G16 mm²
Réf. Nexans 10001433
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 16 mm²
- Intensité admissible à l'air libre: 100 A
- Intensité admissible enterré: 120 A
EXVB Eca 4x25 mm²
Réf. Nexans 10001357
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 25 mm²
- Intensité admissible à l'air libre: 127 A
- Intensité admissible enterré: 150 A
EXV Eca 3x25+1x16 mm²
Réf. Nexans 10207678
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 25 mm²
- Intensité admissible à l'air libre: 127 A
- Intensité admissible enterré: 150 A
EXVB Eca 4x35 mm²
Réf. Nexans 10001427
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 35 mm²
- Intensité admissible à l'air libre: 157 A
- Intensité admissible enterré: 175 A
EXVB Eca 4x50 mm²
Réf. Nexans 10001428
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 50 mm²
- Intensité admissible à l'air libre: 192 A
- Intensité admissible enterré: 205 A
EXVB Eca 4x70 mm²
Réf. Nexans 10001429
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 70 mm²
- Intensité admissible à l'air libre: 246 A
- Intensité admissible enterré: 250 A
EXVB Eca 4x95 mm²
Réf. Nexans 10001430
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 95 mm²
- Intensité admissible à l'air libre: 299 A
- Intensité admissible enterré: 305 A
EXVB Eca 4G95 mm²
Réf. Nexans 10188715
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 95 mm²
- Intensité admissible à l'air libre: 299 A
- Intensité admissible enterré: 305 A
EXVB Eca 4x120 mm²
Réf. Nexans 10013444
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 120 mm²
- Intensité admissible à l'air libre: 346 A
- Intensité admissible enterré: 345 A
EXVB Eca 4x150 mm²
Réf. Nexans 10001431
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 150 mm²
- Intensité admissible à l'air libre: 399 A
- Intensité admissible enterré: 390 A
EXVB Eca 3x150+1G70 mm²
Réf. Nexans 10210160
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 150 mm²
- Intensité admissible à l'air libre: 399 A
- Intensité admissible enterré: 390 A
EXVB Eca 4x185 mm²
Réf. Nexans 10059658
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 185 mm²
- Intensité admissible à l'air libre: 456 A
- Intensité admissible enterré: 440 A
EXVB Eca 4x240 mm²
Réf. Nexans 10001432
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 240 mm²
- Intensité admissible à l'air libre: 538 A
- Intensité admissible enterré: 510 A
EXVB Eca 5G1.5 mm²
Réf. Nexans 10003977
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 1,5 mm²
- Intensité admissible à l'air libre: 23 A
- Intensité admissible enterré: 30 A
EXVB Eca 5G1.5 mm² B500 P0.5km
Réf. Nexans 10235363
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 1,5 mm²
- Intensité admissible à l'air libre: 23 A
- Intensité admissible enterré: 30 A
EXVB Eca 5G1.5 mm² R100 P2km
Réf. Nexans 10235364
- Conditionnement: Ring (100m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 1,5 mm²
- Intensité admissible à l'air libre: 23 A
- Intensité admissible enterré: 30 A
EXVB Eca 5G2.5 mm²
Réf. Nexans 10003667
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 32 A
- Intensité admissible enterré: 40 A
EXVB Eca 5G2.5 mm² R100 P2km
Réf. Nexans 10508860
- Conditionnement: Ring (100m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 2,5 mm²
- Intensité admissible à l'air libre: 32 A
- Intensité admissible enterré: 40 A
EXVB Eca 5G4 mm²
Réf. Nexans 10003668
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 4 mm²
- Intensité admissible à l'air libre: 42 A
- Intensité admissible enterré: 50 A
EXVB Eca 5G6 mm²
Réf. Nexans 10003978
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 6 mm²
- Intensité admissible à l'air libre: 54 A
- Intensité admissible enterré: 65 A
EXVB Eca 5G10 mm²
Réf. Nexans 10003979
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 5G10 mm² B500
Réf. Nexans 10233813
- Conditionnement: Touret (500m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 10 mm²
- Intensité admissible à l'air libre: 75 A
- Intensité admissible enterré: 90 A
EXVB Eca 5G16 mm²
Réf. Nexans 10014760
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 16 mm²
- Intensité admissible à l'air libre: 100 A
- Intensité admissible enterré: 120 A
EXVB Eca 5G25 mm²
Réf. Nexans 10170269
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 25 mm²
- Intensité admissible à l'air libre: 127 A
- Intensité admissible enterré: 150 A
EXVB Eca 5G35
Réf. Nexans 10570976
- Conditionnement: Cut to length (m)
- Avec conducteur Vert/Jaune: Oui
- Nombre de conducteurs: 5
- Section du conducteur: 35 mm²
- Intensité admissible à l'air libre: 157 A
- Intensité admissible enterré: 175 A
Description
Description
Normes
-
ProduitNBN HD 603 Part 5/Sect.A
Description
- Ame en cuivre nu
- Enveloppe isolante en polyéthylène réticulé XLPE (X)
- Bourrage PVC
- Gaine renforcée en PVC (V) *
Repérage des conducteurs
- 1x : vert/jaune ou bleu ou noir
- 2x : bleu, brun
- 3x : brun, noir, gris
- 3G: vert/jaune, bleu, brun
- 4x : bleu, brun, noir, gris
- 4G : vert/jaune, brun, noir, gris
- 4 conducteurs dont un réduit : brun, noir, gris, bleu ou vert/jaune (Bleu ou V/J= réduit)
- 5G : vert/jaune, bleu, brun, noir, gris
Installation
- En caniveau
- En tuyau
- Enterré avec protection
- A l'air libre
- Pour l'industrie
- Pour l'habitation
*Impact de la modification de la norme de construction
Le câble EXVB Eca a subi, en dehors de la nouvelle classification CPR de réaction au feu selon EN 50575: 2014 / A1: 2016, un changement majeur dans sa construction. Cet ajustement est inclus dans la norme amendée NBN HD 603:2007/A1:2016 qui est d'application depuis octobre 2016.
Qu'est-ce qui a changé?
La gaine extérieure est devenue plus épaisse: ce qui avant était la valeur moyenne (nominale) de l'épaisseur est devenue l'épaisseur minimale. Ceci implique que la gaine extérieure contient en moyenne 10% plus de matériau.
Les câbles produits depuis octobre 2016, doivent être fabriqués selon la norme de construction modifiée pour être conformes.
Température minimale d'installation et de fonctionnement
Pour autant que les conditions expliquées ci-dessous soient respectées, les câbles peuvent être installés et utilisés à des températures basses allant jusqu'à -20°C :
Température minimale pendant l'installation
Idéalement, le câble ne devrait pas être installé à une température ambiante inférieure à 5°C.
Si cela n'est pas possible, le câble doit être conservé dans une pièce chauffée à au moins 20°C pendant 24 heures.
Lors de l'installation, la température de la gaine doit être dûment contrôlée. Si elle se refroidit trop (en dessous de 5°C), elle doit être réchauffée à nouveau.
Température minimale pendant le fonctionnement
Le câble peut fonctionner à une température ambiante minimale de -20°C, pour autant que les conditions suivantes soient remplies :
- les mesures de précautions relatives à la température minimale pendant l'installation ont été respectées;
- le câble a été posé selon les règles de bonne pratique et notamment le rayon de courbure a été scrupuleusement respecté lors de la pose;
- le câble ne doit plus bouger du tout après son installation : pas de repositionnement et certainement pas d'exposition aux vibrations.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre
Isolation
XLPE
Matière du bourrage / gaine interne
Bourrage PVC
Gaine extérieure
PVC
Couleur de la gaine
Noir
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
0,6 / 1 kV
Tension d'essai (kV)
4 kV
Caractéristiques mécaniques
Caractéristiques mécaniques
Résistance maximale au choc (IEC 30364-5-51)
6 J
Flexibilité du câble
Rigide
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Facteur de courbure pendant l'installation
12 (xD)
Domaine d'application
Intérieur, Extérieur, Souterrain
Température maximale sur l'âme en service
90 °C
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température minimale d'installation
5 °C
Ressources
Ressources
Produits associés
Nos sites web
Sélectionnez votre pays pour trouver nos produits et solutions
-
Afrique
- Afrique
- Côte d'Ivoire
- Ghana
- Maroc
- Zone Afrique du Nord
- Amériques
- Asie
- Europe
- Océanie
