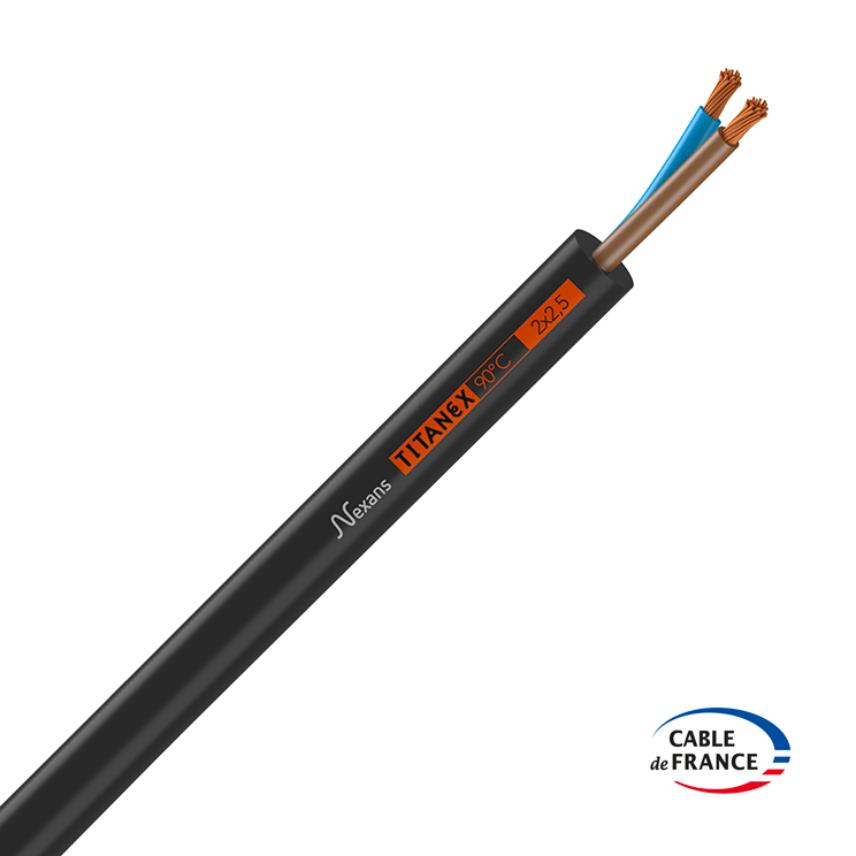

Nexans H07RN-F TITANEX 2x2,5

Description

Description

Normes

  • Produit
    2014/68/EU; EN 50525-2-21; HD 516; IEC 60245-4 type 66
  • Internationales
    EU Directive 2011/65/EU (RoHS)

Utilisation

La gamme TITANEX®, câbles souples en caoutchouc, offre des propriétés mécaniques exceptionnelles en mesure de satisfaire vos exigences les plus variées. Quelles que soient les conditions d’installation, intérieures comme extérieures, confrontées à des environnements exigus à risque ou en présence d’huiles et substances chimiques, TITANEX® allie résistance et flexibilité pour s’adapter à l’ensemble de vos contraintes.
Depuis plus de 50 ans, les câbles TITANEX® sont reconnus et sont gage d’installations fiables en milieux industriels (usines, chantiers, ports…) qu’elles soient fixes ou mobiles telles que pour des grues, des connexions de machines outils, des alimentations de moteurs …
Les qualités mécaniques des câbles TITANEX® permettent également une utilisation dans les environnements évènementiels, pouvant accueillir du public comme des festivals, des concerts ou encore des manifestations sportives … où le câble est exposé sans protection et peut être utilisé à plusieurs reprises

L'emploi jusqu'à 0,6/1 kV est admis dans le cas d'installations fixes protégées et pour l'alimentation des moteurs des appareils élévateurs et des appareils analogues.

Pose

Câble prévu pour fonctionner à l'air libre. Dans le cas où il est enterré, prévoir une protection mécanique (goulotte, caniveau, etc...).

Marquage

Le marquage de la section est plus visible  pour une meilleure visibilité lors de l'installation !

USE N (x ou G) S TITANEX®

  • N = nombre de conducteurs
  • G = avec V/J
  • x = sans V/J
  • S = section en mm²

Nota
Température maximale sur âme en service normal :

  • + 90°C (installation fixe et protégée )
  • + 60°C (dans tous les cas d'installation mobile)
  • En court-circuit: 200°C

Les intensités admissibles sont indiquées pour une température ambiante de 30°C en régime permanent et une température maxi sur âme de 90°C. Pour des températures différentes, il faut appliquer des coefficients de corrections.



TITANEX MADE TO SURVIVE

Additional informations Nexans TITANEX

Core identification

(In accordance with european harmonization HD308 S2)

1x: black
2x: brown - blue
3x: brown - black - grey (brown - black - blue if the conductor cross-section is 1.5 or 2.5mm²)
3G: brown - blue - green/yellow
4x: brown - black - grey - blue
4G: brown - black - grey - green/yellow
5x: black cores with printed numbers
5G: blue - brown - black - grey - green/yellow
7 cores and above : black cores with printed numbers

Current rating capacities

The data are indicated for continuous duty operation and apply to:

  • Maximum conductor temperature = 90 °C
  • Nominal frequencies = 50 or 60 Hz
  • One cable in free air (on perforated trays)
  • Ambient temperature = 30 °C

Data recording from IEC 60364-5-52 or NF C 15-100



Voltage drop

The data are based on Cos ø = 0.8



Minimum bending radius

  • Static use: 3 x cable outer diameter
  • Dynamic use: 6 to 8 x outer cable diameter.





Nexans Titanex, Made to survive

NEXANS TITANEX FEATURES

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Flexibilité de l'âme
Souple classe 5
Isolation
Elastomère spécial réticulé
Gaine extérieure
Elastomère spécial réticulé
Couleur de la gaine
Noir
Sans plomb
Oui
Avec conducteur Vert/Jaune
Non
Avec conducteur neutre plus petit
Non
Forme de l'âme
Circulaire

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Nombre de conducteurs
2
Section du conducteur
2,5 mm²
Epaisseur moyenne de l'isolant (mm)
0,9 mm
Epaisseur moyenne de la gaine
- mm
Diamètre extérieur maxi
13,2 mm
Diamètre extérieur minimal
10,2 mm
Masse approximative
161 kg/km
Section du conducteur neutre (quand plus petit)
- mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
450 / 750 V
Capacité de charge (charge limite)
- A
Chute de tension en monophasé
16,2 V/A.km
Intensité admissible à l'air libre
36 A

Caractéristiques mécaniques

Caractéristiques mécaniques

Résistance mécanique aux chocs
-
Flexibilité du câble
Souple

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Sans silicone
Oui
Résistance chimique
Pas toujours
Etanchéité
Bonne
Non propagateur de la flamme
C2, NF C 32-070 & IEC 60332-1
Conditionnement
Longueur à la coupe
Conforme à RoHS
Oui
Domaine d'application
-
Longueur
- m
Rayon de courbure minimum en utilisation dynamique
79,2 mm
Rayon de courbure minimum en utilisation statique
- mm
Résistance aux hydrocarbures aliphatiques
Oui
Température ambiante d'utilisation, plage
-25 ... 55 °C
Température maximale sur l'âme en court circuit
250 °C
Température maximale sur l'âme en service
90 °C

Ressources

Ressources

Déclaration de performance

  • Déclaration de performance n° : 1000236-FRBH
  • Date de certification : 15/03/22
  • AVCP (Évaluation et Vérification de la Constance des Performances) : Système 3
  • Organisme notifié : NB 1812
  • Performance déclarée : Eca
