156SA - Interface A - Surge Arrester
Description
Description
Normes
-
ProduitCENELEC EN 50180
-
EssaisCENELEC HD 629.1
Application
Surge arrester designed to protect 12 and 24 kV class components, including transformers, equipment, cable and accessories from high voltage surges resulting from lightning or switching.
Technical characteristics

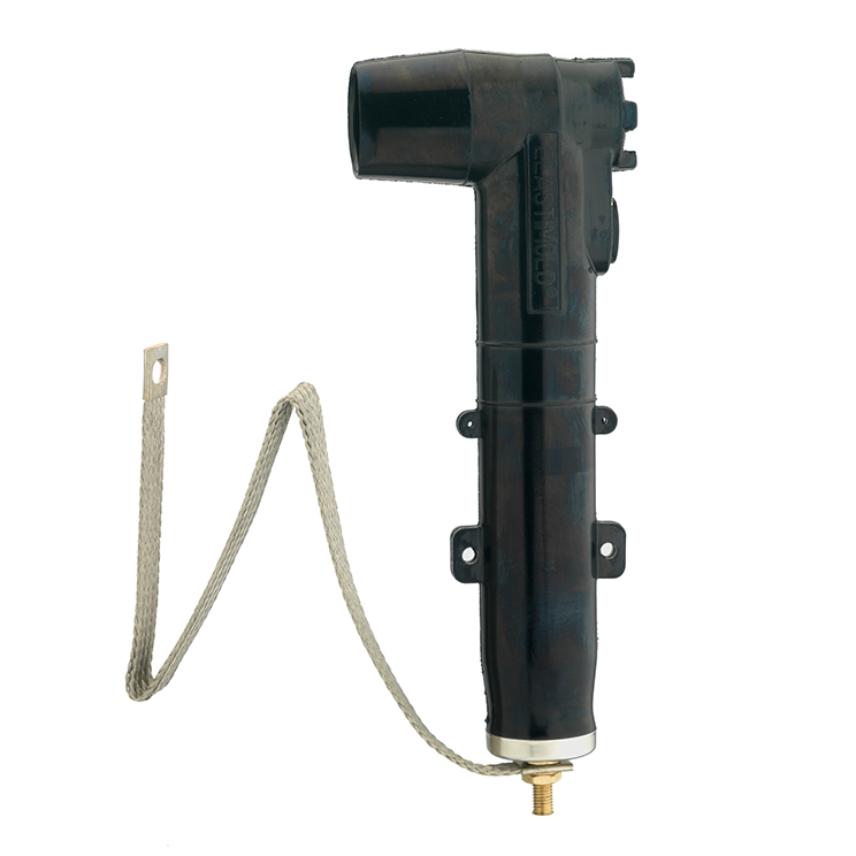

- This surge arrester is a metal oxide varistor surge arrester in an elbow configuration.
- Each arrester is tested for AC withstand and partial discharge prior to leaving the factory.
Design
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Forme du connecteur
Elbow
Type de connecteur
Femelle
Nature de l'âme
Cuivre ou Aluminium
Technologie
Emmanchable
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
0 ... 0 mm²
Caractéristiques électriques
Caractéristiques électriques
Maximal partial discharge at 2Uo
10 pC
Tension de résistance diélectrique, 50Hz 1mn
55 kV
Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Tension tenue au choc
0 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Interface
Interface A (250 A)
Ressources
Ressources
Documentation
156SA catalogue page
pdf — 242.8 kB
Shielded surge arresters
pdf — 1.0 MB
156SA installation instruction
pdf — 117.7 kB
