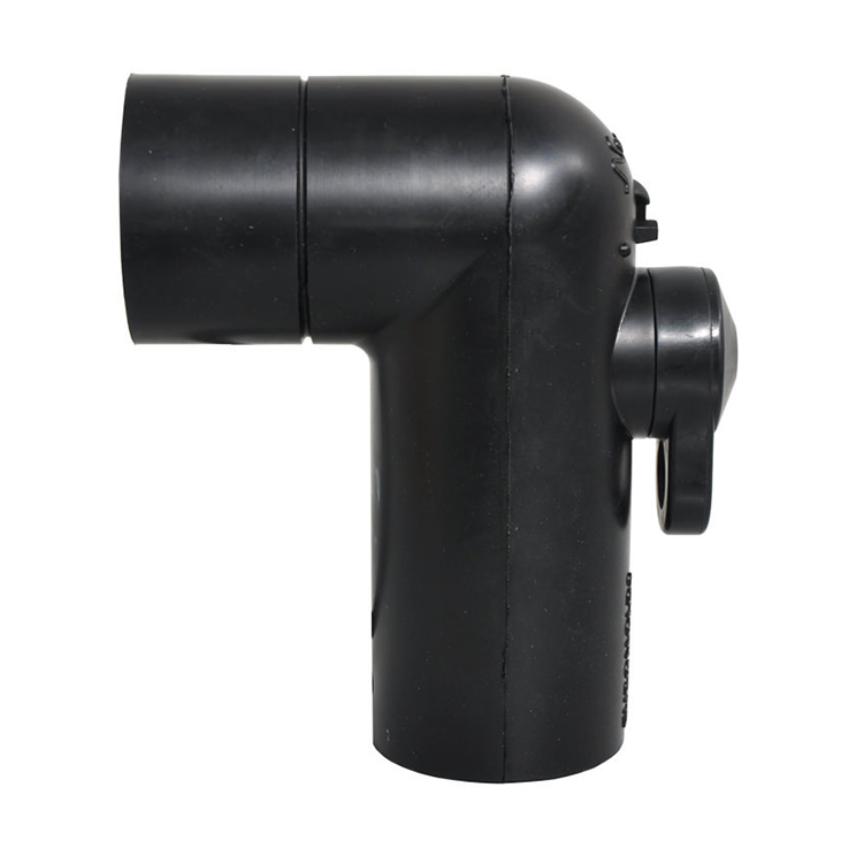

200LR - Interface A - Elbow connector
200LR - Interface A - Elbow connector
Up to 24 kV - 250 A
EUROMOLD separable connector
- Réf. Nexans : 200LR
- GTIN : 5115044000291
Description
Description
Normes
-
Produit2014/68/EU
Application
Separable elbow connector designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors...).
Technical characteristics
- The thick conductive EPDM jacket provides a total safe to touch screen which ensures safety for personnel.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.

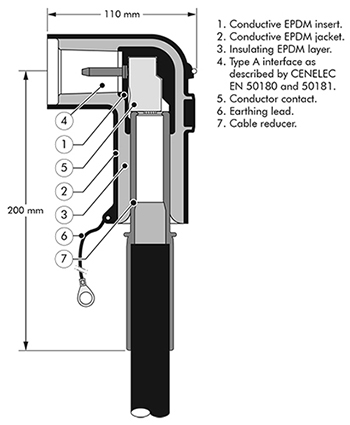

Design
Kit contents
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Forme du connecteur
Elbow
Type de connecteur
Femelle
Nature de l'âme
Cuivre ou Aluminium
Technologie
Emmanchable
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
25 ... 95 mm²
Caractéristiques électriques
Caractéristiques électriques
Maximal partial discharge at 2Uo
10 pC
Tension de résistance diélectrique, 50Hz 1mn
55 kV
Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Tension tenue au choc
125 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Interface
Interface A (250 A)
Ressources
Ressources
Documentation
200LR catalogue page
pdf — 520.1 kB
200LR installation instruction
pdf — 811.8 kB
