400TB - Interface C - Tee connector
400TB - Interface C - Tee connector
Up to 41,5 kV - 630 A (800A)
EUROMOLD tee connector
- Réf. Nexans : 400TB
Description
Description
Normes
-
EssaisCENELEC HD 629.1
Application
Separable tee shape connector (bolted type) designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors, ...). Also connects cable to cable when using the appropriate mating parts.
Technical characteristics
The thick conductive EPDM jacket provides a total safe to touch screen which ensures safety for personnel.
Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.

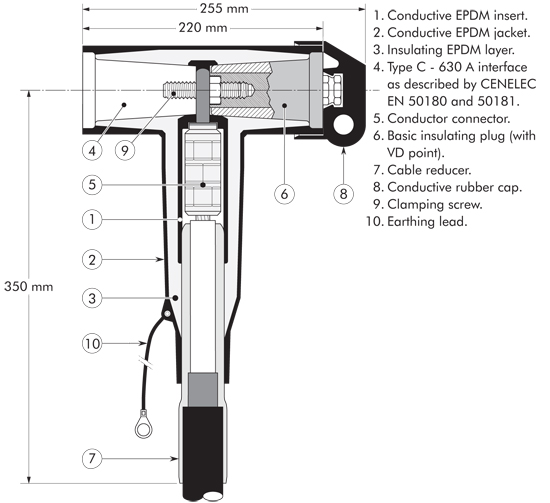

Design 400TB

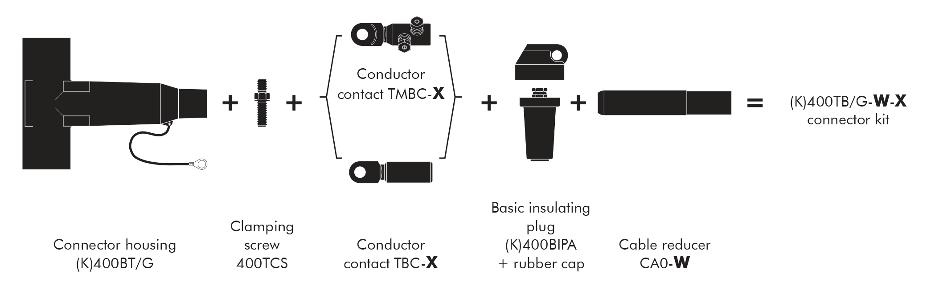

Kit contents 400TB
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Forme du connecteur
En Té
Type de connecteur
Femelle
Nature de l'âme
Cuivre ou Aluminium
Technologie
Emmanchable
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
35 ... 300 mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Tension de résistance diélectrique, 50Hz 1mn
93,5 kV
Tension tenue au choc
200 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Interface
Interface B (630 - 1250A)
Ressources
Ressources
Documentation
400TB catalogue page
pdf — 533.6 kB
400TB test certificate
pdf — 64.0 kB
400TB installation instruction
pdf — 491.2 kB
(M)(P)400TB catalogue page
pdf — 606.3 kB
