489TB - Interface C - Tee connector
489TB - Interface C - Tee connector
Up to 42 kV - 1250 A
EUROMOLD tee connector
- Réf. Nexans : 489TB
Description
Description
Normes
-
ProduitCENELEC EN 50180
-
EssaisCENELEC HD 629.1
Application
Separable tee shape connector (bolted type) designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors, ...).
Also connects cable to cable when using the appropriate mating parts.
Technical characteristics
- A thick conductive EPDM jacket provides a total safe to touch screen.
- Each separable connector is tested for AC withstand and partial

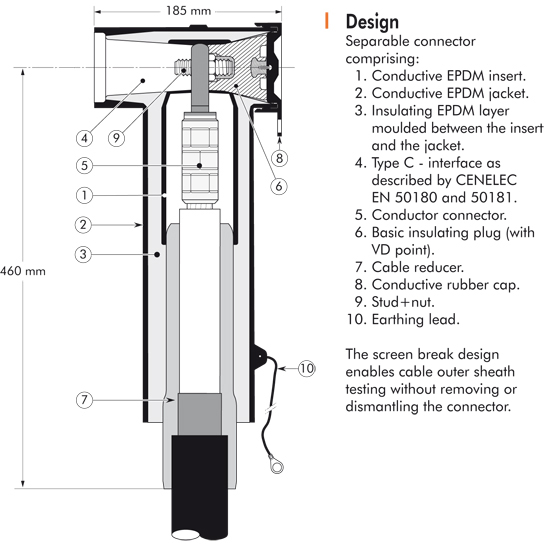

Design
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Forme du connecteur
En Té
Type de connecteur
Femelle
Nature de l'âme
Cuivre ou Aluminium
Technologie
Emmanchable
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
630 ... 1200 mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
-
Maximal partial discharge at 2Uo
10 pC
Tension de résistance diélectrique, 50Hz 1mn
93,5 kV
Tension tenue au choc
200 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Interface
Interface B (630 - 1250A)
Ressources
Ressources
Documentation
489TB catalogue page
pdf — 628.0 kB
489TB test certificate
pdf — 221.4 kB
489TB installation instruction
pdf — 866.6 kB
