809PB - Interface C - Coupling connector
809PB - Interface C - Coupling connector
Up to 42 kV - 1250 A
EUROMOLD coupling connector
- Réf. Nexans : 809PB
Description
Description
Normes
-
Normes internationalesCENELEC EN 50180; CENELEC HD 629.1
Application
Separable coupling connector (bolted type) for dual cable arrangement. It has been designed to be used with 484TB and 489TB separable Tee connector.
Technical characteristics
- A thick conductive EPDM jacket provides a total safe to touch screen.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.

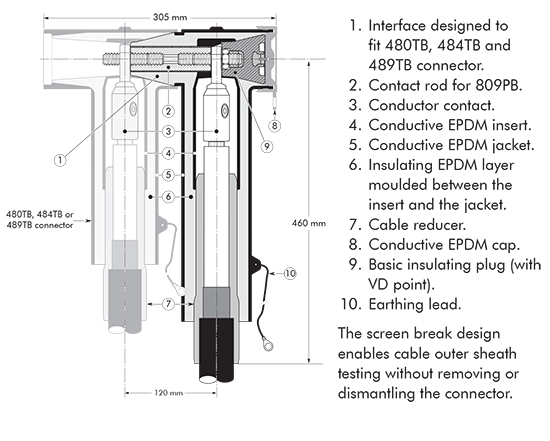

Design

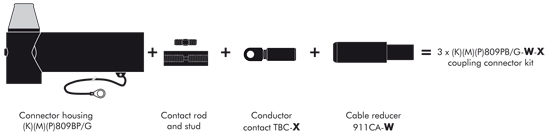

Kit contents
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Forme du connecteur
En Té
Type de connecteur
Mâle
Nature de l'âme
Cuivre ou Aluminium
Technologie
Emmanchable
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
630 ... 1200 mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Tension de résistance diélectrique, 50Hz 1mn
93,5 kV
Tension tenue au choc
200 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Interface
Interface B (630 - 1250A)
Ressources
Ressources
Documentation
809PB catalogue page
pdf — 594.7 kB
489TB test certificate
pdf — 221.4 kB
809PB installation instruction
pdf — 1.0 MB
