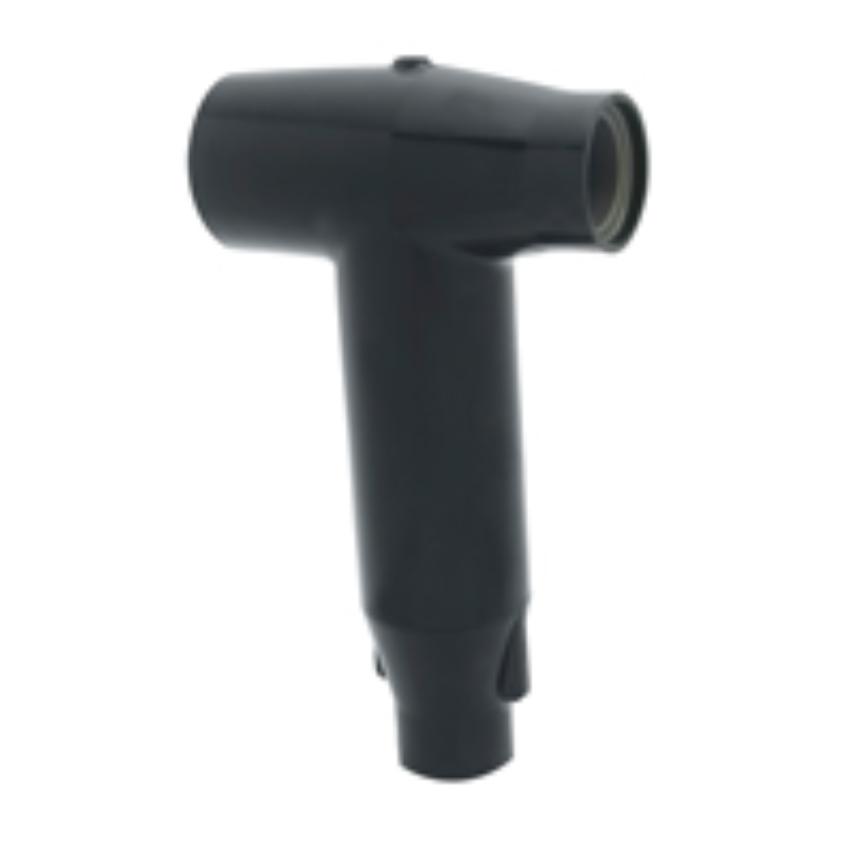

944TB - Interface F - Asymmetrical tee connector
944TB - Interface F - Asymmetrical tee connector
Up to 42 kV - 2500 A
EUROMOLD tee connector
- Réf. Nexans : 944TB
Description
Description
Normes
-
EssaisHD 629.1 S2
Application
Separable tee shape connector designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors, ...). Also connects cable to cable when using the appropriate mating parts.
Technical characteristics
- The thick conductive EPDM jacket provides a total safe to touch screen which ensures safety for personnel.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.
Design
Kit contents
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Forme du connecteur
En Té
Type de connecteur
Femelle
Nature de l'âme
Cuivre ou Aluminium
Technologie
Emmanchable
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
95 ... 800 mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
5 pC
Tension de résistance diélectrique, 50Hz 1mn
93,5 kV
Tension tenue au choc
200 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Interface
Interface F (2500 A)
Ressources
Ressources
Documentation
944TB catalogue page
pdf — 579.3 kB
944TB installation instruction
pdf — 950.9 kB
