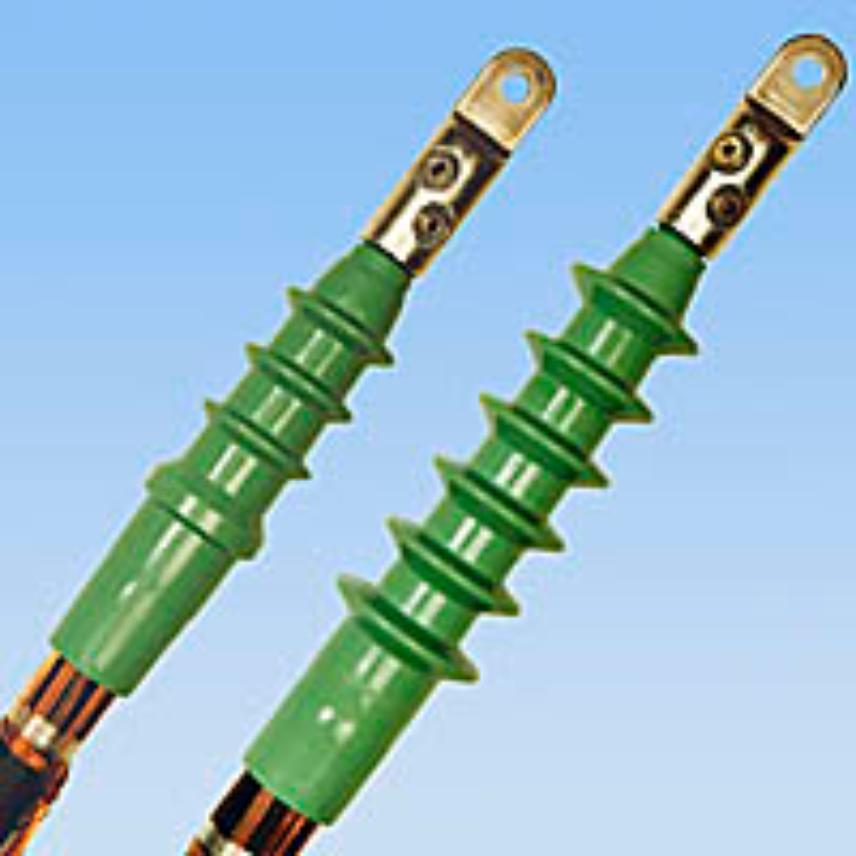

Cold applied indoor terminations
Description
Description
Normes
-
EssaisHD 629.1 S2
Use
To connect polymeric insulated cable to equipment. For use indoors in controlled environmental conditions and subject to light condensation.
Kit contents
A kit always comprises 3 termination housings, installation instructions, special lubricant, wiper, adhesive tape, field control mastic, ...
Cable lugs and earthing lugs are not included in the standard kit, but can be ordered separately.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Isolation
XLPE ou ERP
Nature de l'âme
Cuivre ou Aluminium
Technologie
Emmanchable
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
300 ... 800 mm²
Diamètre sur isolation, plage
12.7 ... 58 mm
Diamètre extérieur maxi
- mm
Nombre de conducteurs
1
Poids approximatif par groupe
- kg
Section du conducteur pour 12 kV, plage
25 ... 1200 mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service maximale admissible
42 kV
Distance de contournement
405 mm
Tension tenue au choc
200 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Domaine d'application
Intérieur
Ressources
Ressources
Documentation
AIN catalogue page
pdf — 384.3 kB
AIN installation instruction
pdf — 740.0 kB
