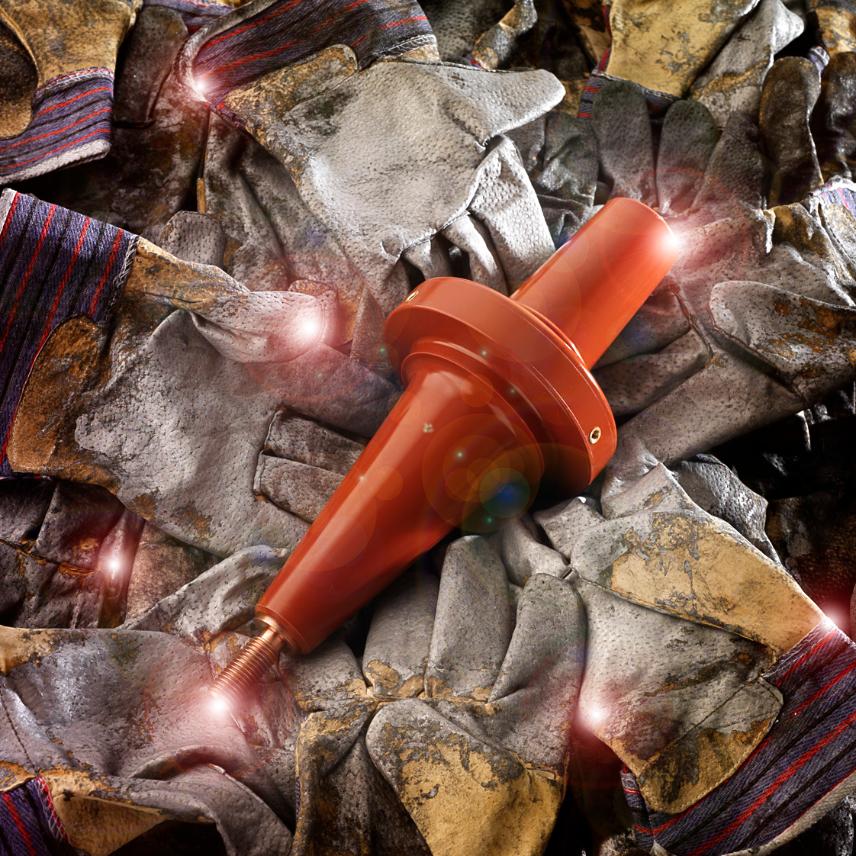

400AR-3 - Interface C - Equipment Bushing
400AR-3 - Interface C - Equipment Bushing
Up to 36 kV - 630 A
EUROMOLD elbow connector
- Réf. Nexans : 400AR-3
Description
Description
Normes
-
ProduitCENELEC EN 50180
-
InternationalesIEC 60137
Application
For use in equipment insulated with oil fluid, typically for transformers, switchgear, capacitors...
Technical characteristics
Each bushing is tested for AC withstand and partial discharge prior to leaving
the factory.
Design
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Forme du connecteur
Bushing
Type de connecteur
Mâle
Nature de l'âme
Cuivre
Technologie
Emmanchable
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
0 ... 0 mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
19 / 33 (36) kV
Maximal partial discharge at 2Uo
10 pC
Tension de résistance diélectrique, 50Hz 1mn
85,5 kV
Tension tenue au choc
194 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Interface
Interface B (630 - 1250A)
